1. Bölümde kaldığımız yerden devam ediyoruz...
2- Resimde gördüğünüz 19 civatayı sökün.
5- Kelepçelerinden kurtardıktan sonra klavye ile alakalı olduğunu düşündüğüm bu kartı çıkartın.
6- Resimde gördüğünüz 3 bantı söktükten sonra 4 civatayı sökün ve hoperlörleri yerinden çıkartın.
7- Touchpad üzerindeki bantı söktükten sonra Touchpad kablosunu çıkarın.
8- 5 vidayı söktükten sonra Touchpad çerçevesini çıkarın
1- LVDS kablosunu yerinden çıkarın ve resimde gördüğünüz gibi Wlan anteni ile birlikte yuvasından çıkarın.
2- Resimde gördüğünüz iki bantı çıkardıktan sonra işaretli 6 civatayı sökün.
3- LCD paneli kapaktan yavaşça ayırın.
1-Resimde gördüğünüz 2 bantı çıkardıktan sonra 4 tane kabloyu sökün.Bunlar güç girişi kablosu, anakart güç kablosu, bluetooth kablosu ve ses kartı kablosu.
Güç girişi
Anakart güç kablosu
Bluetooth
Ses kartı
2- Resimde gördüğünüz 2 civatayı söktükten sonra anakartı yerinden çıkarın.
1- Güç giriş ünitesini sökmek için resimde işaretli civataları sökün.
2- İşaretli iki civatayı söktükten sonra Güç ünitesini sökebilirsiniz.
3- Bluetooth modülünü kolayca kasadan söküp kablosunu çıkarabilirsiniz.
4- Kulaklık girişlerinin bulunduğu paneli sökmek için ise işaretli civatayı sökmek yeterli olacaktır.
Sanırım artık kullandığınız makinanın içinde ne var bütün ayrıntıları ile öğrendiniz.Bu yazı N61VN ile alakalı idi ama bütün N61V serisinin kasası aynı ve içeriği benzerdir. Yazıyı başlarken yaptığım uyarıyı tekrar ederek bitireyim;
Burada gördüklerinizi uygulamanız makinanızın zarar görmesine veya garanti dışı kalmasına sebep olabilir.Bu yüzden denemeyin.
.
ÜST KAPAK ve ÜST KASA ELEMANLARI

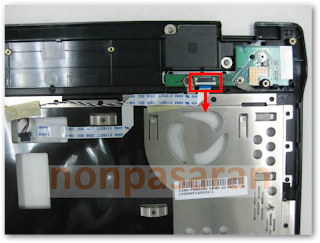

1- Bantlarını çıkardıktan sonra Touchpad ve Klavye kablosunu çıkarın.Ardından işaretli 4 civatayı sökün.
2- Resimde gördüğünüz 19 civatayı sökün.
5- Kelepçelerinden kurtardıktan sonra klavye ile alakalı olduğunu düşündüğüm bu kartı çıkartın.

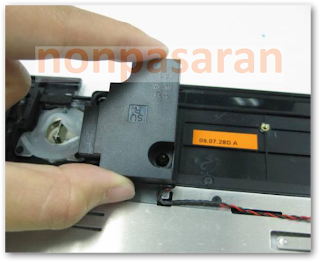

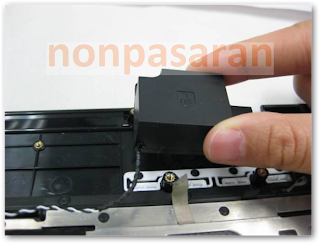

6- Resimde gördüğünüz 3 bantı söktükten sonra 4 civatayı sökün ve hoperlörleri yerinden çıkartın.

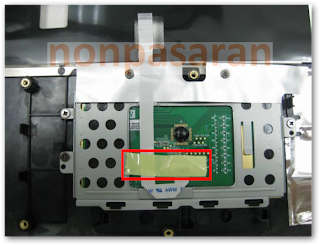

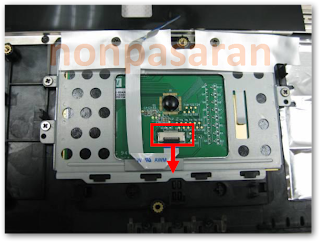

7- Touchpad üzerindeki bantı söktükten sonra Touchpad kablosunu çıkarın.

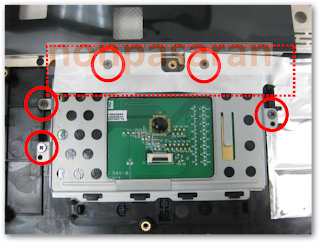

8- 5 vidayı söktükten sonra Touchpad çerçevesini çıkarın
LCD PANEL

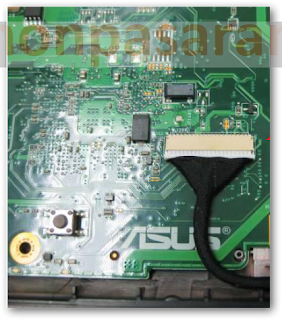

1- LVDS kablosunu yerinden çıkarın ve resimde gördüğünüz gibi Wlan anteni ile birlikte yuvasından çıkarın.
2- Resimde gördüğünüz iki bantı çıkardıktan sonra işaretli 6 civatayı sökün.
3- LCD paneli kapaktan yavaşça ayırın.
ANAKART

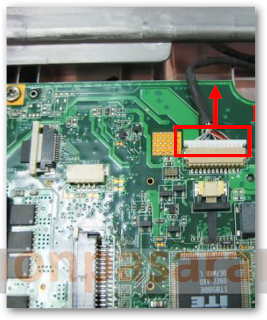

1-Resimde gördüğünüz 2 bantı çıkardıktan sonra 4 tane kabloyu sökün.Bunlar güç girişi kablosu, anakart güç kablosu, bluetooth kablosu ve ses kartı kablosu.
Güç girişi
Anakart güç kablosu
Bluetooth
Ses kartı

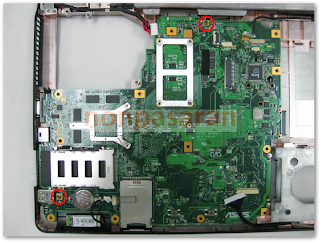

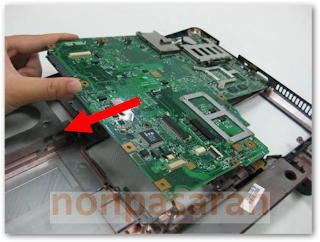

2- Resimde gördüğünüz 2 civatayı söktükten sonra anakartı yerinden çıkarın.
ALT KASA ELEMANLARI

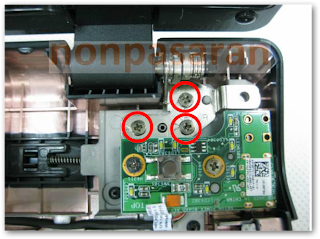

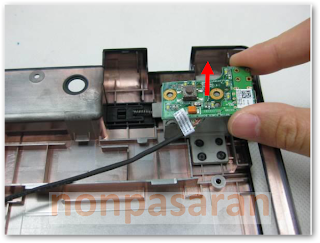

1- Güç giriş ünitesini sökmek için resimde işaretli civataları sökün.
2- İşaretli iki civatayı söktükten sonra Güç ünitesini sökebilirsiniz.

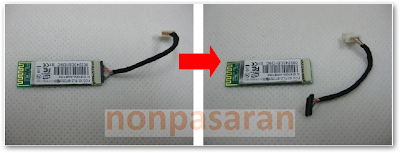

3- Bluetooth modülünü kolayca kasadan söküp kablosunu çıkarabilirsiniz.

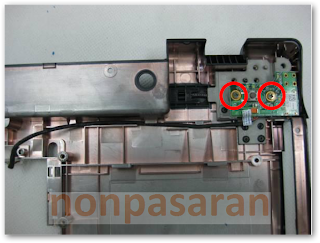

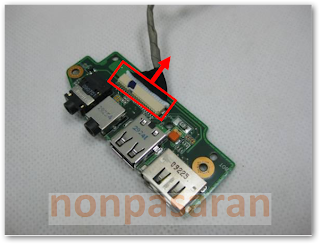

4- Kulaklık girişlerinin bulunduğu paneli sökmek için ise işaretli civatayı sökmek yeterli olacaktır.
Sanırım artık kullandığınız makinanın içinde ne var bütün ayrıntıları ile öğrendiniz.Bu yazı N61VN ile alakalı idi ama bütün N61V serisinin kasası aynı ve içeriği benzerdir. Yazıyı başlarken yaptığım uyarıyı tekrar ederek bitireyim;
Burada gördüklerinizi uygulamanız makinanızın zarar görmesine veya garanti dışı kalmasına sebep olabilir.Bu yüzden denemeyin.
.
